• すべてのポール (No.1-6)
• 左側ポール (No.1-3) ハイドロテック野中さん中心の設計美品
• No.1 [DA-600-3T&AH300&HMP(松)]
• No.2 [OP2(宮)&Advanet E009B&HMP(宮)]
• No.3 [DA-600-1T&LI-7500&OP2(戸)&HMP(石)]
• 右側ポール (No.4-6) 野郎共＆お嬢製作芸術品
• No.4 [ATI SAT/3K&KH20(No.3.5)&Gill(No.4.5)]
• No.5 [Young&HMP(戸)]

＊ 斜字体のものはまだ設置されていません。
• 左側面から (No.1-4)
• 右側面から (No.1-4)
• 背後から
• 圃場入り口から

この時点(5月13日11時頃)ではすべてのセンサーを設置し終わっていません。


• 左方正面から (No.1-6)
• 左側面から (No.1-6)
• 右側面から (No.1-6)
• 左側ポール (No.1-3)
• No.1 [DA-600-3T&AH300&HMP(松)]
• No.2 [Gill&OP2(宮)&Advanet E009B&HMP(宮)]
• No.3 [DA-600-1T&LI-7500&HMP(石)]
• 右側ポール (No.4-6)
• No.4 [ATI SAT/3K&KH20]
• No.5 [Young&OP2(戸)&HMP(戸)]
• No.6 [KAIJO new SAT]
• 青ビニシート付属のロッカー+テント (中に Locker Area Network)
• LAN内の配線 (スパゲッティ状の配線と、チャンネルを確認する檜山＠HyARCさん。後にうどん状へ。)
• 赤外線カメラをチェックする松島＠東北大さん (観衆は自分の体を映して遊ぶ...)
• 赤外線カメラをタワー上部へ運搬 (浅沼＠TERCさんの山道具を拝借)
• 撤収1 (さぁ、いよいよ)
• 撤収2 (このケーブルどこのだ?)

• 校正係数表: [html] [カンマ区切りcsv] [説明txt]

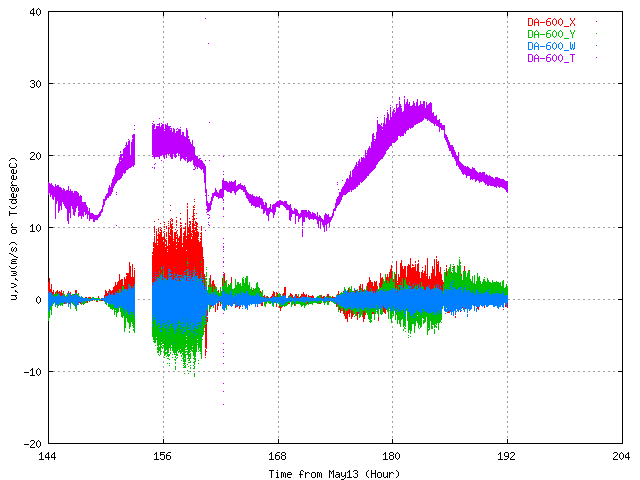

• DA-600-3T

[5/13-14] [5/15-16] [5/17-18] [5/19-20] [5/21-22] [5/23-24] [5/26] [5/27-28] [5/29-30] [5/31-6/1]
今のところ正常。雨以外でもノイズがのる。
5/16午後辺りから変だが、17日より復調。
FLUX期も好調維持。
U : ch22: V*20 (m/s) : -20---20 (m/s) ->ch16
V : ch23 : V*20 (m/s) : -20---20 (m/s) ->ch17
W : ch24 : V*5 (m/s) : -5---5 (m/s) ->ch18
T : ch25 : V*50 (m/s) : 0---50 (degC) ->ch19

• DA-600-1T

[5/13-14] [5/15-16] [5/17-18] [5/19-20] [5/21-22] [5/23-24] [5/26] [5/27-28] [5/29-30] [5/31-6/1]
5/14午後辺りから変だが、17日より復調。
FLUX期も好調維持。
W : ch26 : V*5 (m/s) : -5---5 (m/s) -> ch24
T : ch27 : V*50 (m/s) : 0---50 (degC) ->ch25

• ATI SAT/3K

[5/13-14] [5/15-16] [5/17-18] [5/19-20] [5/21-22] [5/23-24] [5/26] [5/27-28] [5/29-30] [5/31-6/1]
ずっと信号が入っていないように見えます。
FLUX期28日午後から29日午前？時OK。
U : ch28: V*8 (m/s) : -20---20 (m/s) -> ch26
V : ch29 : V*8 (m/s) : -20---20 (m/s) -> ch27
W : ch30 : V*8 (m/s) : -20---20 (m/s) -> ch28
T : ch31 : V*8+25 (m/s) : 5---45 (degC) ->ch29

• AH-300

[5/13-14] [5/15-16] [5/17-18] [5/19-20] [5/21-22] [5/23-24] [5/26] [5/27-28] [5/29-30] [5/31-6/1]
5月14日17時(41時)頃より動作。データが振り切れていましたが、18日から復調(たまに振り切れる)。
松島さんのリクエストにお答えしてIを上にしました。
27日から28日午前に掛けて不調(雨?)。
I: ch01: V () : 0---1 (V)
q' : ch02 : V*5 (g/m^3) : -5---5 (g/m^3)

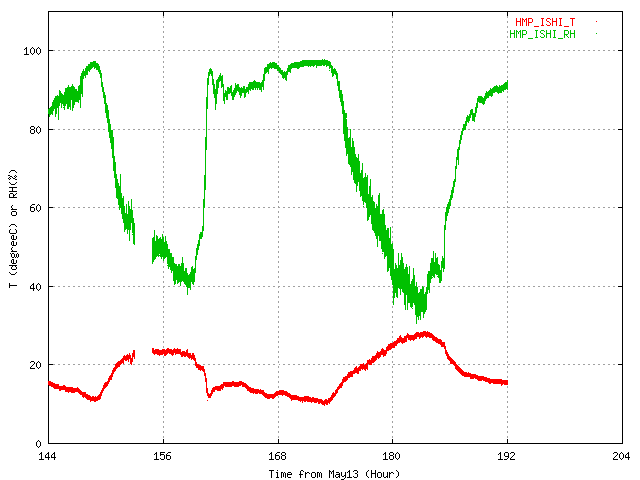

• Vaisala(石田)

[5/13-14] [5/15-16] [5/17-18] [5/19-20] [5/21-22] [5/23-24] [5/26] [5/27-28] [5/29-30] [5/31-6/1]
5月14日16時10分(40.14時)頃から動作。
アスマンの検定により気温が高めに出てます。
FLUX期も好調を維持。
T: ch14: V*100-40 (degC) : -40---60 (degC)
RH : ch15 : V*100 (%) : 0---100 (%)

• Vaisala(宮崎)

[5/13-14] [5/15-16] [5/17-18] [5/19-20] [5/21-22] [5/23-24] [5/26] [5/27-28] [5/29-30] [5/31-6/1]
T  は変です。RH は良さそうですが、キャリブレーション係数が違うかもしれません。
28日午後6時7分頃からOKです。
T: ch10: V*32-40 (degC) : -40---40 (degC) V*100-40(degC): -40---60(degC)
RH : ch11 : V*40 (%) : 0---100 (%) V*100(%): 0---100(%)

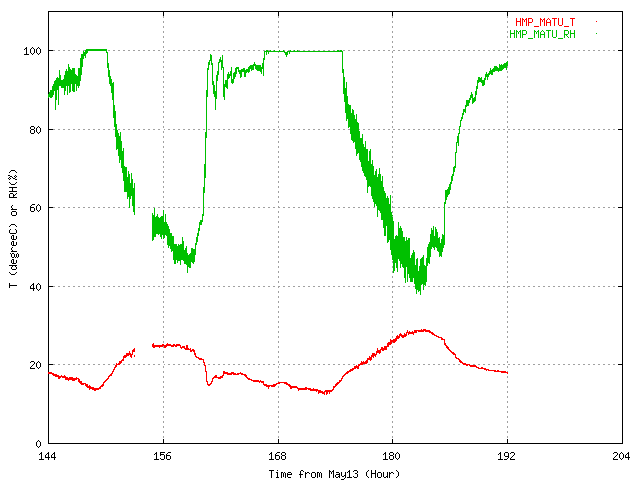

• Vaisala(松島)

[5/13-14] [5/15-16] [5/17-18] [5/19-20] [5/21-22] [5/23-24] [5/26] [5/27-28] [5/29-30] [5/31-6/1]
18日から良さそうですが... (下図参照)
21日午後5:10から、戸田２号。(当日午前中は無視してください。)
FLUX期ではチャンネルが T,RH で逆になってそうです。(RH>100%もありますが...)
T: ch12: V*62.5-45 (degC) : -20---80 (degC)
RH : ch13 : V*62.5-25 (%) : 0---100 (%)
21日から
T: ch12: V*100-40 (degC) : -40---60 (degC)
RH : ch13 : V*100 (%) : 0---100 (%)

• KH-20

[5/26] [5/27-28] [5/29-30] [5/31-6/1]
コメントできません。
q: ch9: (ln(V*1000)-8.089)/(-0.189) (g/m^3)

• Gill

[5/26] [5/27-28] [5/29-30] [5/31-6/1]
28日午後から29日午前11:10は確認済の不具合。
U : ch20: V*4 (m/s) : -10---10 (m/s)
V : ch21 : V*4 (m/s) : -10---10 (m/s)
W : ch22 : V*4 (m/s) : -10---10 (m/s)
T : ch23 : V*24 (m/s) : -40---60 (degC)

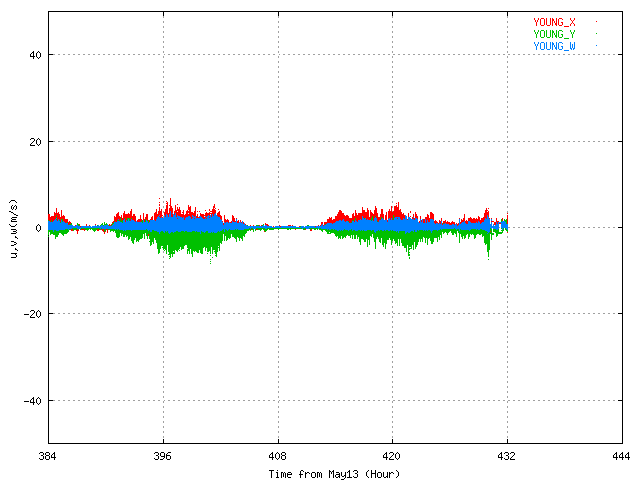

• Young(綴りは間違いない?)

[5/26] [5/27-28] [5/29-30] [5/31-6/1]
キャリブレーション係数?
U : ch30 : V*10 (m/s) : -40---40 (m/s)
V : ch31 : V*10 (m/s) : -40---40 (m/s)
W : ch32 : V*10 (m/s) : -40---40 (m/s)

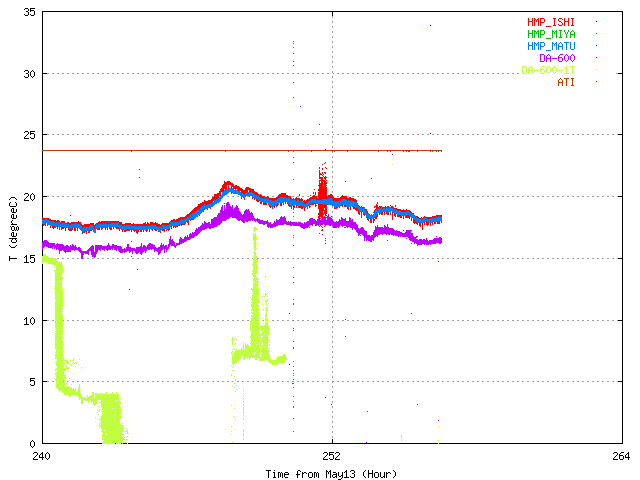

• 各測定器の気温比較 <Vaisala*3, DA-600*2, GILL, ATI SAT/3K>

[5/13-14] [5/15-16] [5/17-18] [5/19-20] [5/21-22] [5/23-24] [5/26] [5/27-28] [5/29-30] [5/31-6/1]
SATの絶対値は信頼度が低いです。
Vaisala(石田)とVaisala(松島)は18日夕方から良くあっています。
両者が突然ずれたりしているように見えます。
もしかして松島さんの方のファンが不調ということはないですか？
アスマン検定より、Vaisala(石田)が高め。
FLUX期Vaisala(松島(戸田2号))はチャンネルがT,RHで逆と思われる。

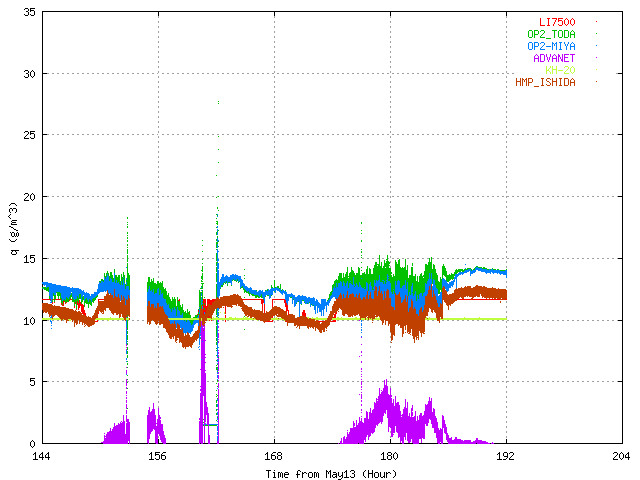

• 各測定器の水蒸気量 <OP2(戸田), OP2(宮崎), LI-7500, E009B, KH-20>

[5/13-14] [5/15-16] [5/17-18] [5/19-20] [5/21-22] [5/23-24] [5/26] [5/27-28] [5/29-30] [5/31-6/1]
LI-7500は変です。レンジを変えた。-> OK! from 5/21 17:35
両OP2ともおかしな期間はありますがほぼ正常に見えます。
Vaisala(石田)と比べると変動は似ていますが少し大きめです。
Advanet がドリフトしています。
<FLUX期>
OP2(戸田)レンジが変かも。LI-7500雨天時に変?  OP2(宮崎) コネクタ接触不良によるノイズか?
Advanet かなり怪しいです。(繋がっていない?)
OP2-Toda: ch20: 12.0164883+V*3.82807157+0.34465802*V^2 (g/m^3)
OP2-Miya: ch3 : 5.69648645+V*3.26149405+0.485764636*V^2 (g/m^3)
LI-7500: ch5: V*0.36+9.9 (g/m^3) : 9.9---11.7 (g/m^3)
Advanet E009B: ch7: V*2(+10) (g/m^3) [FLUX期にはゲタなし]
KH-20: ch9: (ln(V*1000)-8.089)/(-0.189) (g/m^3)

• 各測定器のCO2比較 <OP2(戸田), OP2(宮崎), LI-7500, E009B>

[5/13-14] [5/15-16] [5/17-18] [5/19-20] [5/21-22] [5/23-24] [5/26] [5/27-28] [5/29-30] [5/31-6/1]
LI-7500良さそうです。(18日午後取り付け以降)
両OP2ともおかしな期間はありますがほぼ正常に見えます。(ただし相対的にずれます。)
Advanet がドリフトしています。
<FLUX期>
OP2(戸田)レンジが変かも。LI-7500雨天時に変?  OP2(宮崎) コネクタ接触不良によるノイズか?
Advanet怪しいです。(繋がっていない?)
OP2-Toda: ch21: 453.27+V*118.725 (mg/m^3)
OP2-Miya: ch4 : 357.67384998+V*117.24133363 (mg/m^3)
LI-7500: ch6: V*88+440 (mg/m^3) : 440---880 (mg/m^3)
Advanet E009B: ch8: V*72.709(+1000) (mg/m^3) [FLUX期にはゲタなし]

• GILL

[5/19-20] [5/21-22] [5/23-24]
概ね大丈夫そうです。
U: ch13: V*4(m/s): -10---10 (m/s)
V: ch14: V*4(m/s): -10---10 (m/s)
W: ch15: V*4(m/s): -10---10 (m/s)
T: ch16: V*24(degC): -40---60(degC)

• 5/15,16 (16: 降水あり)
• 5/17,18 (降水なし)
• 5/19,20 (19: 16時頃降水)
• 5/20,21 (降水なし)
• 5/22,23 (23: 10時頃からずっと降水)
• 5/25,26 (25: 3時まで降水)
• 5/27,28 (図が不調, 28: 降水なし)
• (29: 降水なし)
• 5/30,31 (30夜半-31午前中降水)
• リアルタイムはこちら



• 5/16,17 (16: 南->東, 17: 東)
• 5/17,18 (18: 東->南)
• 5/19,20 (19: 西->南->東, 20: 西->南->東)
• 5/20,21 (21: 東)
• 5/22,23 (22: 東, 23: 不定->東北東)
• 5/25,26 (25: 南西寄, 26: 南寄)
• 5/27,28 (27: 不定->東, 28: 不定->東)
• (29: 不定->南南東)
• 5/30,31 (30: 東->南東, 31: 午前中 南->東->北東, 午後 北->西->南)
• リアルタイムはこちら
